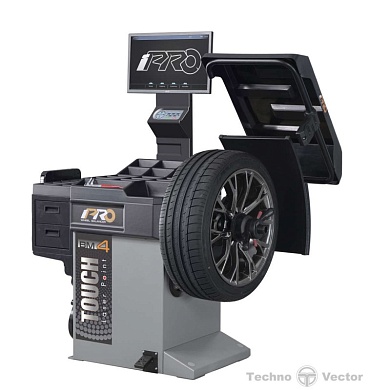

Стенд балансировочный модель iPRO BM4

Стенд балансировочный iPRO BM4

Функциональные особенности

Автоматическое определение размеров внутренней поверхности диска электронной измерительной линейкой

• Высокая скорость работы
• Точность измерения параметров колеса
• Все параметры, вводимые линейкой, отображаются на экране

Варианты запуска процесса балансировки

• Автоматическое - закрыванием кожуха
• Нажатием кнопки START на клавиатуре

Контроль геометрии диска

Нарушение геометрии диска приводит к возникновению неуравновешенных центробежных сил с разными векторами, что создает вибрацию колеса и нагрузки на подвеску и рулевой механизм.

Измерение геометрии осуществляется при помощи датчика, установленного на электронной линейке. Результат измерения отображается на экране баланисровочного стенда iPRO в виде полярной системы координат (радиус диска с привязкой к углу).

После выполнения измерения по всей окружности программа выводит минимальное, максимальное и номинальное отклонение.

Значительное отклонение выявляет потребность ремонта или замены диска.

Датчики и автоматизация

В балансировочном оборудовании iPRO используются технические решения, позволяющее автоматизировать и упростить работу с оборудованием, а также сократить время обслуживания клиента.

• Измерение ширины колеса производится ультразвуковым сенсором

• Электромеханический тормоз для точной фиксации колеса в месте установки корректирующей массы
• Функция автоматического доворота колеса до места установки груза
• Точное обозначение места установки груза осуществляется лазерным указателем
• Возможность установки груза линейкой
• Установка грузов на «6 часов» (грузов на клеящейся основе) и на «12 часов» (грузов с прижимной пружиной)

Схемы (программы) установки грузов на колеса

• F1 - два прибивных грузика: внутренняя сторона измеряется линейкой, внешняя ультразвуковым сенсором
• F2 - прибивной и адгезивный  грузик: внутренняя сторона измеряется линейкой, внешняя ультразвуковым сенсором
• F3 - два адгезивных грузика: обе плоскости измеряются линейкой
• F4 - два адгезивных грузика: внутренняя сторона измеряется линейкой, внешняя ультразвуковым сенсором
• F5 - адгезивный и прибивной  грузик:  внутренняя сторона измеряется линейкой, внешняя ультразвуковым сенсором
• F6 - прибивной и адгезивный грузик: обе плоскости измеряются линейкой

Оснащение

Цветной монитор 21,5’’ для графического отображения всех процессов и настроек

Одноплатный микрокомпьютер с мощным процессором

• Высокая точность измерений
• ОС Android
• Качественная 3D-графика
• USB-разъем на панели для обновления ПО

Эргономика и удобство использования

• Универсальные ячейки для хранения грузов и инструментов
• Многофункциональная клавиатура управления станком

Система установки колеса

• Ускоренное затягивание гайки нажатием на педаль
• Вал диаметром 40 мм

Комплект поставки

• Клещи для снятия грузиков
• Быстросъёмная гайка
• Защитный колпак
• Комплект из 3 конусов (+ комплект Джип отдельно)
• Калибровочный грузик
• Лопатка для снятия самоклеющихся грузиков
• Циркуль для измерения ширины обода

Особенности балансировочного стенда iPRO BM4

• Основная рабочая поверхность содержит 29 универсальных ячеек для хранения балансировочных грузов, конусов и других приспособлений.
• Дополнительные емкости с выдвижными ящиками для хранения коробок с балансировочным грузами и других приспособлений.

Голосовое сопровождение

После измерений стенд озвучит груз какого веса необходимо установить на колесо и с какой стороны. Это позволяет ускорить процедуру балансировки колес.

Доступные цвета

По предварительному согласованию с покупателем цвет оборудования может быть:

RAL 7011    RAL 7011

RAL 3002    RAL 3002

Технические характеристики

Диапазон измерений неуравновешенной массы дисбаланса, г от 0 до 100 Дискретность измерений неуравновешенной массы дисбаланса, г
1 Время цикла балансировки (колесо 195/65R15), с
от 4,1 Диаметр обода балансируемого колеса, дюймы
- для штампованных дисков
- для литых дисков

12-28
13-28
Максимальный диаметр шины баланстируемого колеса, мм 900 Габаритные размеры балансировочного стенда (Ш х Г х В), мм, не более
- поднятый кожух
- опущенный кожух
1343 х 910 х 1669
1343 х 809 х 1669
Максимальная масса балансируемого колеса, кг, не более 70 Масса балансировочного стенда, кг 160 Напряжение питания переменного тока, В 230+/-10% Частота переменного тока, Гц 50/60 Потребляемая мощность, Вт 350

Габаритные размеры
